隔断软件隔断类型的设置

1、在经过第四步之后，系统已经有型材和配件了，现在就可以开始设置隔断类型了。

2、系统默认有多种隔断类型，如果不是你需要的，可以删除，或者没有你想要的，可以添加，进入隔断类型设置的入口是在：

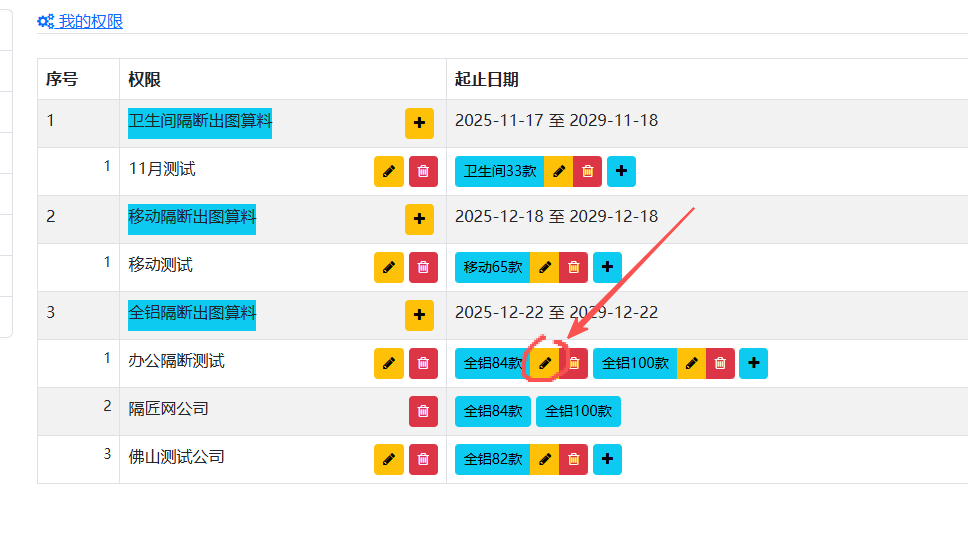

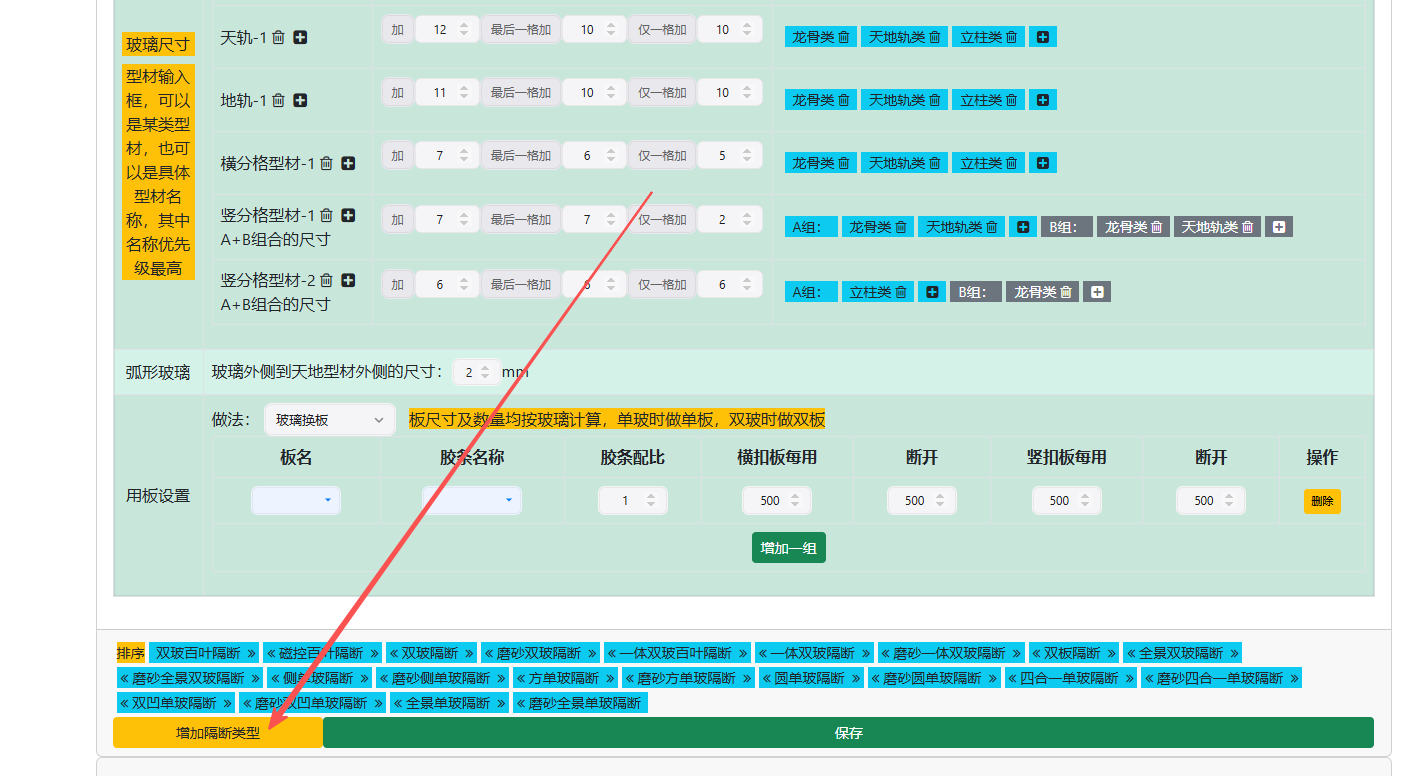

3、点击我的权限->款式后面那个铅笔进入，预设了很多隔断类型，如果不想要的那个隔断类型，点击进入后，右上角有一个删除按钮，直接删除即可，如果删除，可以在隔断类型下面增加隔断类型增加即可。可以同一个隔断类型有多个相似的设置，可以设置完后，点右上角的复制，即可新增一个相似的，然后改名和改设置即可。

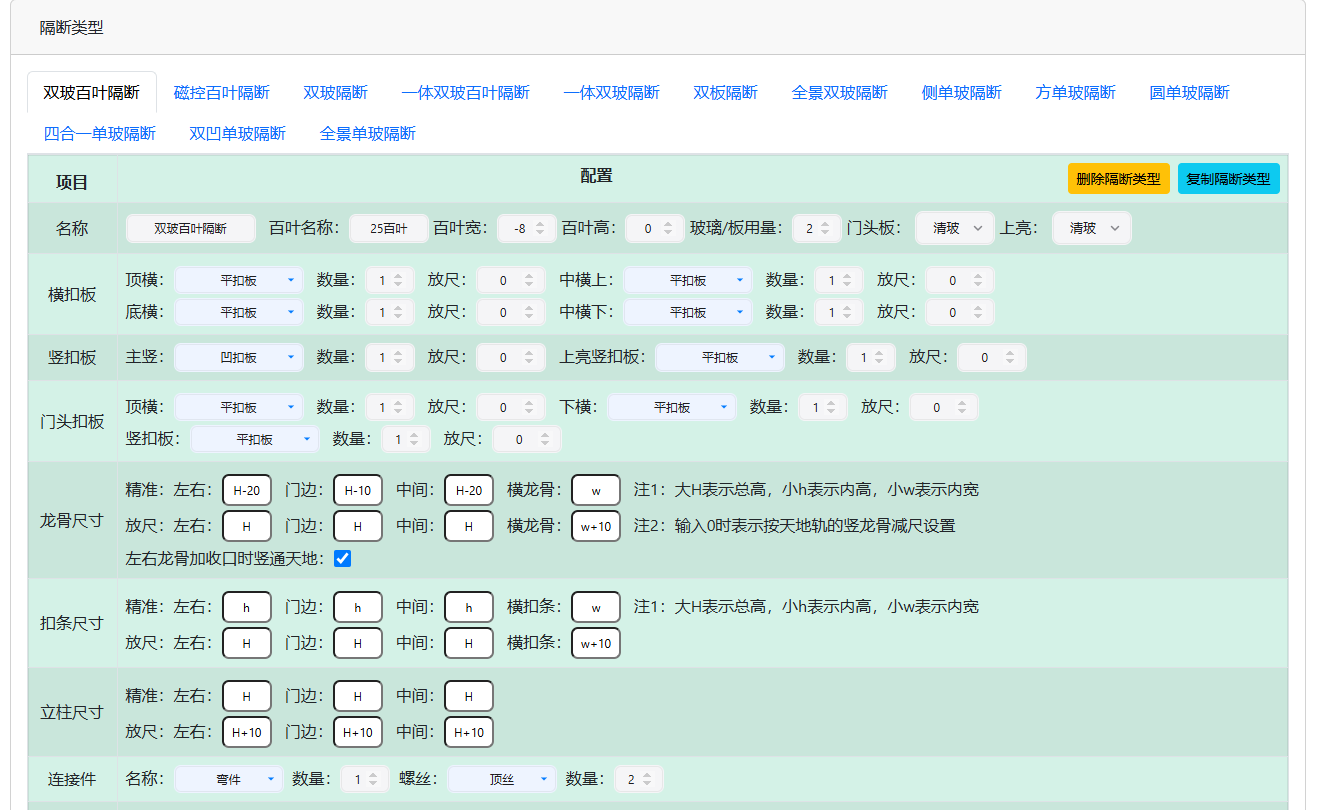

4、现在开始手把手设置一个隔断类型，我们以双玻百叶隔断为例

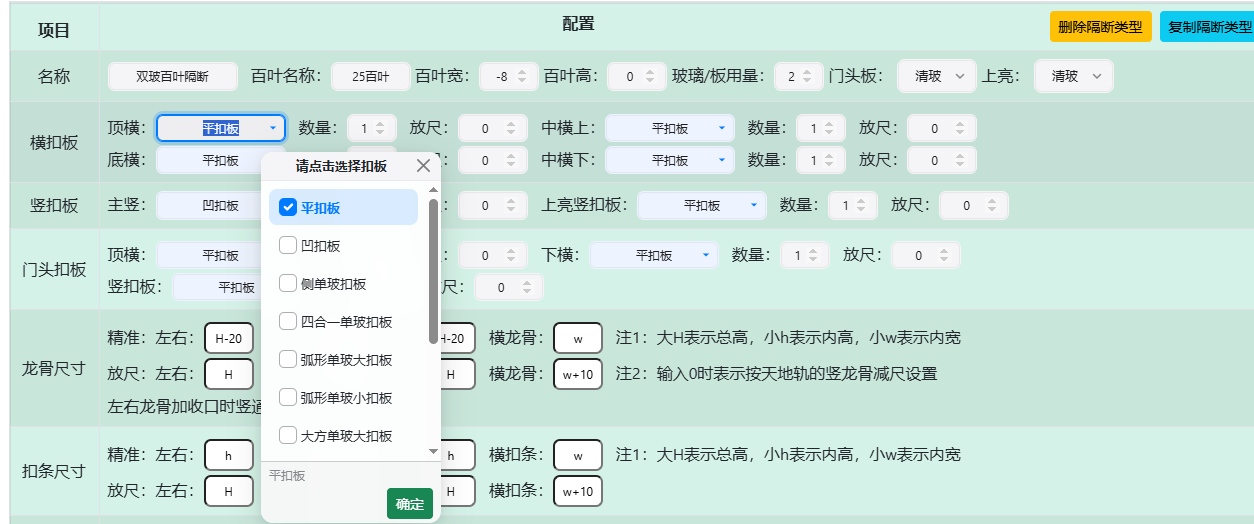

4.1、名称及扣板：名称是必须的，扣板不是必须的，也就是说，扣板按需要来选择，点击对应的下拉选择框，有自动出现扣板供选择，如果有同一位置用多个扣板，则在相应的扣板前面打勾即可。选错了，就把前面那个勾去掉就行了。其他的型材/配件选择都是按这个规则来处理，请记好。

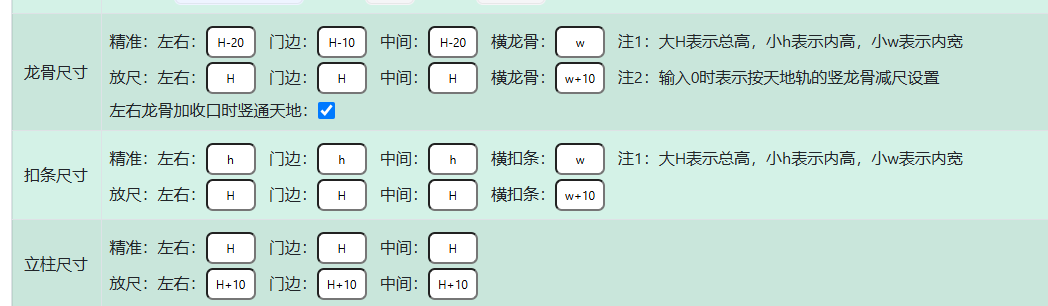

4.2、龙骨尺寸、扣条尺寸、立柱尺寸这部分，请先按默认的处理，在出图算感觉 不对再调整，这一部分的设置好像和<各部位型材及型材组合>这里有冲突，好像有部分按<各部位型材及型材组合>，当时做的时候，有点晕。

4.3、连接件和胶条，请按实际需要设置即可。

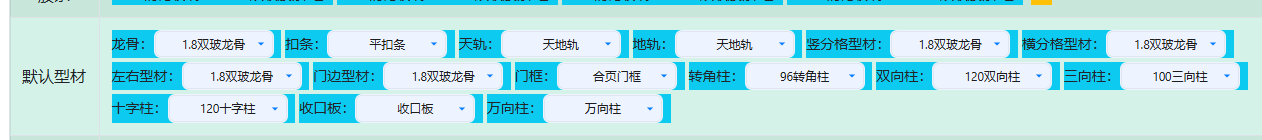

4.4、默认型材，这里比较重要，一定要都设置，不要留空，也是点击下拉选择框后，会出现可供选择的型材，如果留空了出图时，可能会出错。

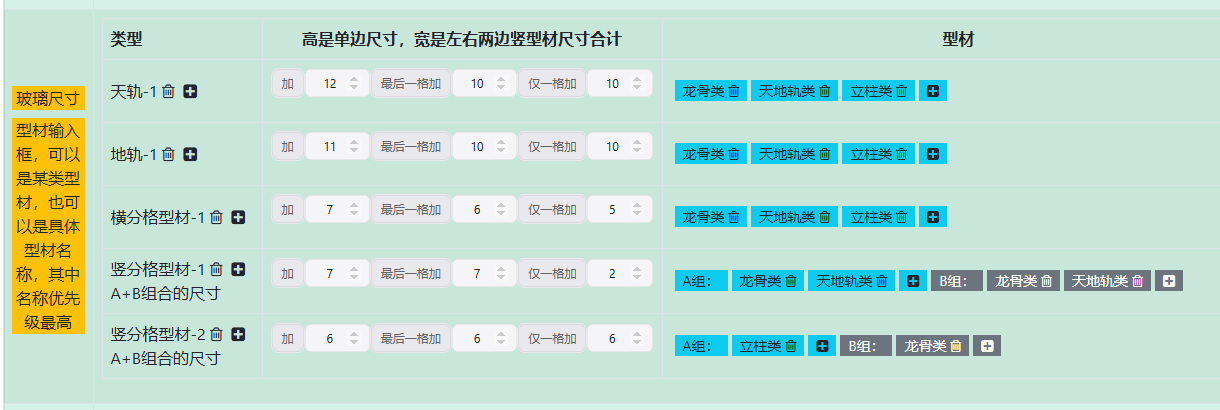

4.5、玻璃尺寸，这里需要重点说明：

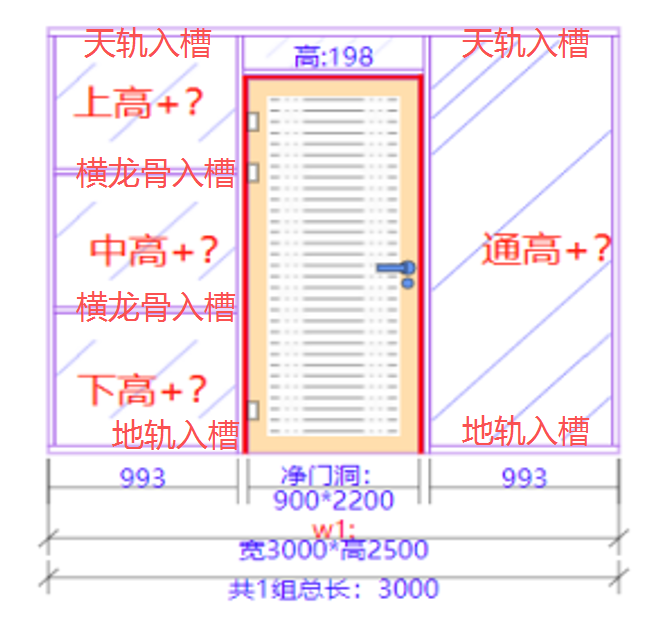

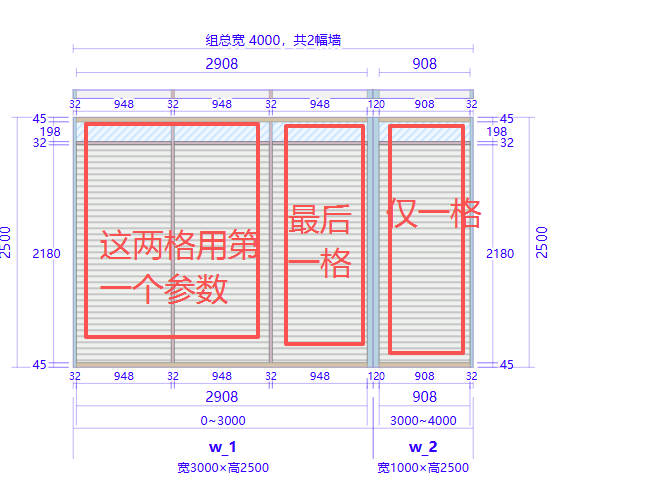

玻璃高的尺寸是上下两个型材的参数来决定，比如上图，

一、通高，玻璃高的尺寸=天轨+地轨，常规就是12+11=23，如果是仅一个分格时，用<仅一格加>的参数来加减=10+10，当然，你可以把所有的参数设置为相同，那么出来的玻璃尺寸就一样了。但有些隔断类型是需要这种设置的。

二、上高，就是天轨的入槽参数+横分格的入槽参数=12+7=19，也就是说，下高=+19，

三、中高，那就是横分格的入槽参数*2，也就是7*2=14，也就是说，中高=+14。

四、下高、就是横分格的入槽参数+地轨的入槽参数=7+11=18，也就是说，下高=+17

当然，你可以设置多个天轨参数，可以根据不同天轨设置不同的参数，比如，用常规天地轨是一个参数，用竖龙骨又是另外一个参数，

玻璃宽的尺寸就是竖型材A+B的组合尺寸：

比如：<竖分格型材-1>那里，常规是+7，也就是说，如果一个格子左右两边的型材是龙骨+龙骨，那么，就是玻璃宽+7，

如果一边是立柱一边是龙骨，那么就会自动调用<竖分格型材-2>这里的参数，注意这里AB是不分顺序的，A立柱类+B龙骨类=A龙骨类+B立柱类，

当然，这里的数字可以改为你自己合适。原理说清楚了，就知道怎样修改了。

补充一下：天轨-1、天轨-2、地轨-1之类是什么意思，下面以双玻隔断为例，如果你可以45天地轨作为天轨，也可以使用横竖龙骨作为天轨：

一、天轨-1，以天地轨作为天轨，后面的型材，可以选择天地轨类作为型材，也可以直接选择比如45天轨这个型材作为型材，（把其他的删除掉），参数可以设置为入槽15。

二、天轨-2，以龙骨作为天轨，后面的型材可以选择龙骨类，也可以选择具体一个个龙骨，龙骨的入槽一般是7，这里就设置7，

三、这样子，你就有两个天轨的入槽参数，一个是常规的天轨，一个是横竖龙骨作为天轨的参数，设置后，系统会自动识别型材类型而计算出玻璃高。

四、其他的也是同样逻辑。

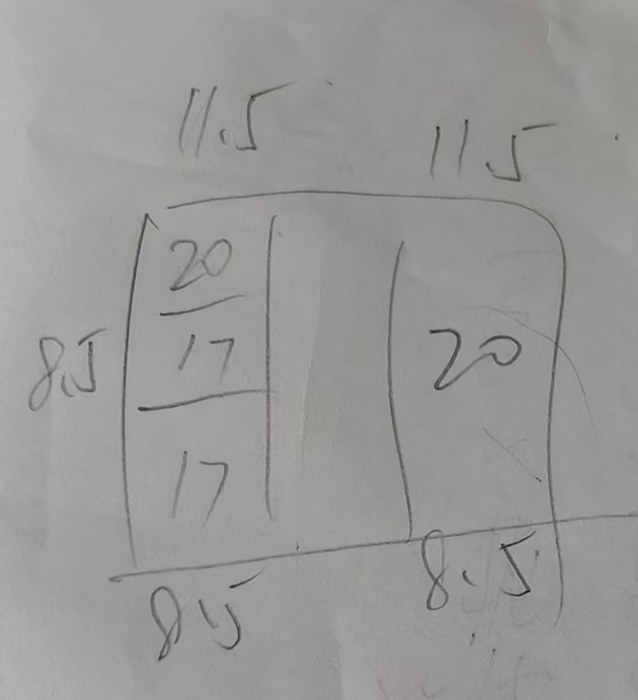

加一个实例：通高+20，上高+20，中高+17，下高也是+17，那么，（横+横=17/2=8.5）横型材就是设置8.5，上高（20=天+横8.5）然后20-8.5=11.5，天轨也就是设置11.5，下高（17=横8.5+地），就是17-8.5=地8.5

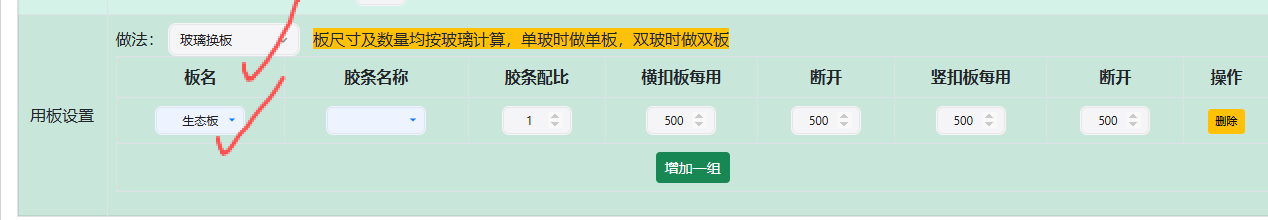

4.6、用板设置：现在用的做法好像是只有玻璃换板，用板时，好像也没有自动配扣板，这个以后再优化吧

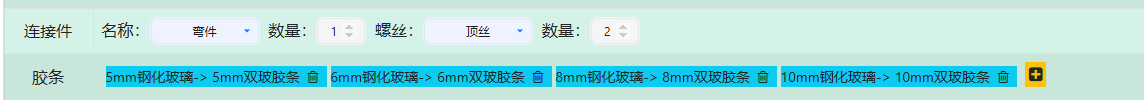

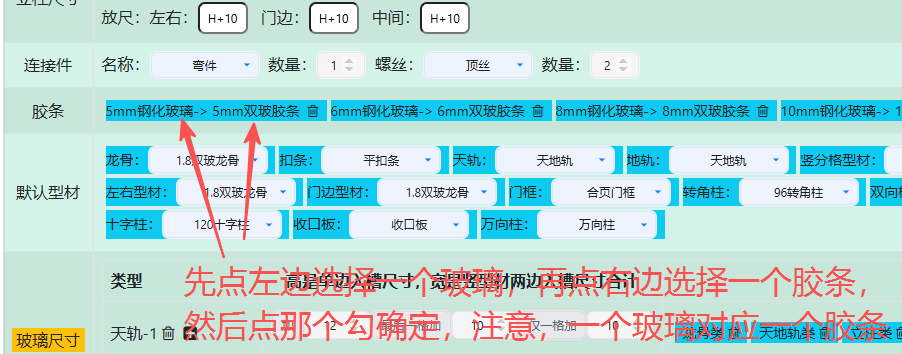

4.7、玻璃胶条的设置：注意是一个玻璃对应一个胶条

4.8、连接件的设置：看上图那个链接件的位置，这里主要是设置横龙骨的连接件，竖型材的请在<各部位型材及型材组合>那里各个型材来设置。

4.9、最后，最重新的是，保存，每次修改都要记得保存，要不然白做了。

补充：在<各部位型材及型材组合>那里，

1、可以设置型材的尺寸、通天地或者不通天地，可以设置补扣板尺寸，可以设置连接件，

2、门框可以设置加横竖尖尺寸，可以设置要不要天轨，门框的配件，门框和不同型材组合有不同的见光尺寸
