开篇语：这个需要有一点cad基础才好操作，而我们不懂cad，所以并不能提供更多的帮助，如果教程看不明白，只能是等你们以后看明白了再使用。

一、可以导入cad的dxf格式，注意，只可导入平面图，不能导入立面图。

二、因为处理cad需要很多的服务器性能，所以尽量保留所需要的墙体，其他的删除，

三、因为现在每个人画门的方式方法差异巨大，所以导致门的识别率超级低，请理解，这个我们还在想办法优化

四、教程开始：

五、选择所有需要转换的图层

1、把包含所有隔断墙的cad图纸中，选择一个元素最少的图纸即可，以便让程序处理更快，把这个图纸复制一份出来，到另外一个新文件里，这样不破坏原图纸，也好操作一些。

六、点击所有需要转换的图层，记录图层名称

1．隔断墙 现在可用

2．隔断门 识别率低

3．隔断窗 暂时不可用

4．实体墙 现在可用

5．隔断外的门 暂时不可用

6．隔断外的窗 暂时不可用

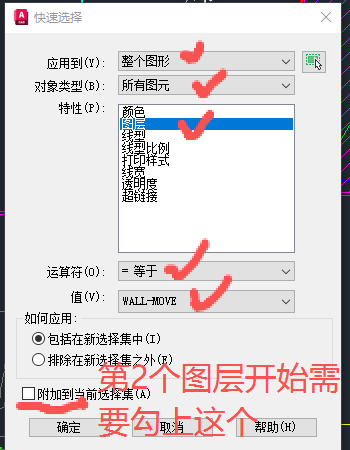

七、使用：快速选择命令，把需要转换的图层放在同一个块中，这个块名称随便

1、选择图层，如果多个图层，就分别操作，注意，第二个图层开始，需要勾选上附加到当前选择集。

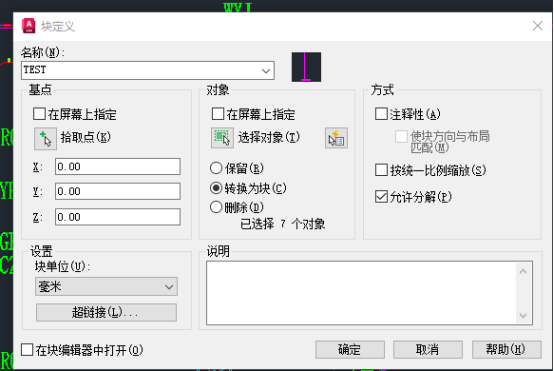

2、加入到块：按B命令，块名称随便起一个名称就行

八、检查是否完整选择，避免隔断墙不在选择的图层里或者绘图顺序问题给其他元素遮住了

1、右键菜单，选择在位编辑块->确定

2、全选一个整个图纸

3、右键菜单->绘图顺序->选择前置

4、检查一下没有漏

九、可以把刚才新建的块整个拖出来到空白的地方，这样看得更清楚，检查有没有漏或者有没有多，漏了再补，多了要删除，需要炸开再删除

十、炸开，全选刚才那个块，输入X命令炸开，然后删除多余的元素

十一、全选刚才整理好的元素，复制到一个新文件，保存为dxf，格式选2010dxf，尽量把无关元素删除，1是可以提高程序的处理速度，2是可以避免不必要的干扰。

十二、修改图层名称：输入命令REN，然后选择要修改的图层，输入新的名称

名称列表：（需要处理的墙，请使用新的图层名称，系统才会处理）

1、隔断墙  图层名称为： gd-wall

2、隔断门  图层名称为： gd-men

4、实体墙  图层名称为： st-wall

5、实体墙的门 图层名称为：st-men

6、实体墙的窗 图层名称为： st-window

比如，你要处理隔断墙，那就把隔断墙原来的图层名称改为 gd-wall  ，记得要保存，

十三、关于图层改名，如果多个不同名称改为同一个名称，可能会出现名称重复的提示，可以使用通过面板修改：

1、点击选中需要修改图层名称的对象

2、点击鼠标右键，点选择类似对象

3、按ctrl+1 打开特性面板

4、在图层下拉中直接选择目标图层名称

5、如果目标图层名称不存在，需要先创建

有一种特别情况，当竖线A与竖线B之间距离在墙身厚度内，则会优先合并，为了避免这种情况，可以在导入前把A删除，因为A是封口用的，识别时有没有封口不影响的，这样就不会错误识别了，基本来说，所有的封口都可以删除

这个横线AB也是同样情况，可以在导入前把A删除，因为A是封口用的，识别时有没有封口不影响的，这样就不会错误识别了，基本来说，所有的封口都可以删除

如果AB之间的距离大于墙身厚度，就可以不删除，也能正常识别

特别注意的问题

1、一定要使用X命令多炸开几次，使用所有组合结构都炸开线段、弧形等独立元素为止

2、炸开后，要检查有没有哪些元素的图层变了，不是你设定的图层，因为炸开后，有些元素会变成最原始的图层，特别是门，所以需要检查，如果图层变了，需要再改图层名称才行
